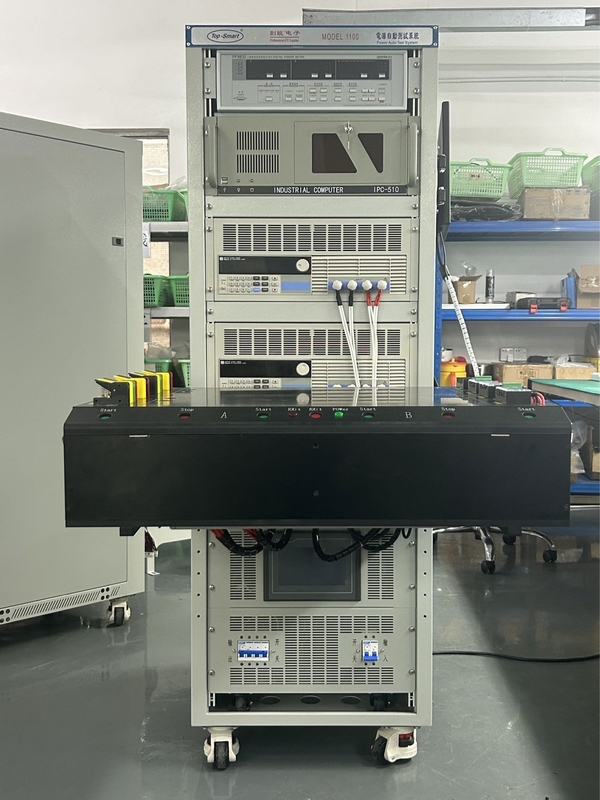

Sistema de ensaio Sistema de ensaio de potência LED do fabricante
o equipamento do sistema de ensaio ats é composto por uma parte de hardware e uma parte de software, a parte de hardware inclui: computador, FONTE AC, medidor de potência, carga electrónica, osciloscópio digital e aparelho de ensaio;A parte do software é topfer V4.1 software desenvolvido pela Trongrui. Através da interface de conversão USB e USB/GPIB, o computador é ligado e comunica com o outro hardware acima referido,O trabalho de cada dispositivo é coordenado, os dados são recolhidos e tratados e, finalmente, é gerado o relatório de ensaio.
A fim de fazer o ATS sistema de teste design de equipamentos pode alcançar a inteligência, o equipamento acima mencionado: AC SOURCE, medidor de potência,Osciloscópio e carga electrónica devem ter uma interface de comunicação, isto é, pode ser ligado ao computador e pode ser programado para controlar.O desempenho dos custos e outros fatores podem ser utilizados como base para a selecçãoAlém disso, se o cliente já tiver este tipo de dispositivo, desde que seja um dispositivo programável, pode ser aplicado ao sistema.A despesa do cliente é reduzida ao mínimo, e o desperdício de equipamento original causado pela utilização de equipamento novo é reduzido.
Vantagens do sistema de ensaio automático de alimentação por comutação TopFer 1100:
• Adequado para aplicações de ensaio de fontes de alimentação AC/DC e conversores DC/DC.
• Alta extensibilidade, fácil integração de testadores de interface normalizados.
• Velocidade de ensaio rápida, 3-4 vezes mais rápida que os sistemas ATS tradicionais.
• Plataforma de sistema aberto, que permite a auto-edição de etapas de teste de acordo com os requisitos.
• Interface padronizada de controlo de instrumentos e ambiente de funcionamento gráfico (interface Windows).
• A fonte de alimentação ATE de comutação TopFer 6600 fornece capacidades de concepção de relatórios e análise estatística.
Elementos de ensaio para o sistema de ensaio de alimentação por comutação:
| Elementos de ensaio |
Elementos de ensaio |
| Medição em modo LED. |
Rastreamento |
| Corrente contínua em modo C.V. |
Teste de curto-circuito |
| Ruído de pico-pico |
Corrente de curto-circuito |
| Ruído de pico de corrente-pico |
Protecção OV |
| Pico de tensão - Ruído de pico |
Proteção UV |
| Tempo de resposta transitório |
Proteção contra OL |
| Pico transitório |
Proteção OP |
| Regulação da tensão |
Ajuste durante o teste |
| Regulamento em vigor |
Desligação do ciclo AC |
| Tempo de ligação |
Simulação PLD |
| Tempo de ascensão |
GPIB leitura/escritura |
| Tempo de queda |
232 leitura/escrita |
| Tempo de espera |
USB de leitura/gravação |
| Ensaio de corrente de entrada |
Controle do sinal TTL |
| Potência bom sinal. |
Controle do relé |
| sinal de falha de energia |
Análise de código de barras |
| P/S sinal ligado |
Ensaio dinâmico |
| Sequência de ligação |
Especificação do modo C.P. |
| Sequência de desligamento |
Corrente de saída de CC |
| Eficácia |
Tensão de saída CC |
| Corrente RMS de entrada |
Teste Ripple atual |
| Potência de entrada |
Corrente de atenuação |
| Fator de potência de entrada |
Frequência de atenuação |
| Rampa de tensão de entrada |
Período de atenuação |
| Frequência de entrada |
|
