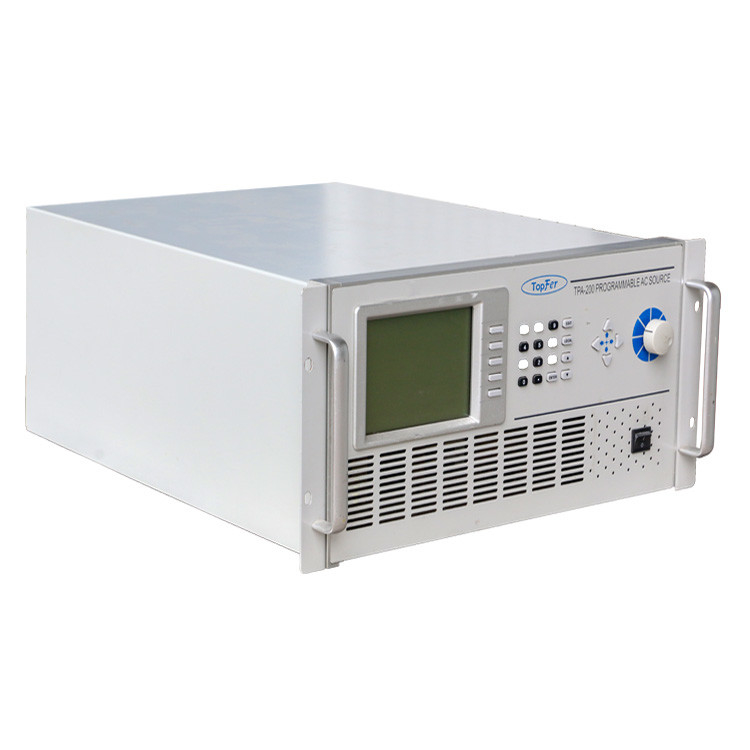

DDS ajustável Fonte de alimentação AC variável 3KVA programável

As fontes de alimentação AC programáveis podem simular convenientemente vários estados de alimentação, distorção e medir e analisar características elétricas.

As fontes de alimentação AC programáveis da série TPA-200 fornecem aos engenheiros de eletrônica de potência a capacidade de simular várias condições de alimentação AC, distorções da forma de onda de potência,e realizar medições e análises de características elétricasEste produto oferece soluções de ensaio precisas e eficazes para simular uma variedade de fenômenos de potência normais ou anormais enquanto os mede e analisa.Ele serve como um dispositivo integrado de teste de potência e análise, totalmente adaptável para análise de características de I&D, ensaios de produção, inspecção de garantia de qualidade ou integração em sistemas automatizados.

Esta série oferece programação de tensão de 0-300V e frequência de 15-2000Hz, tornando-a amplamente aplicável.Também pode ser utilizado para a aviaçãoAs suas características de saída de baixa frequência são adequadas para testar motores ou compressores de ar condicionado que exigem arranque de baixa frequência.A saída é uma forma de onda sinusoidal excepcionalmente pura, mantendo geralmente uma taxa de distorção inferior a 0,5%.

Equipada com um gerador de forma de onda de síntese digital direta (DDS) incorporado, esta série oferece capacidades de simulação de forma de onda altamente flexíveis.Pode definir certas formas de onda distorcidas para testar o DUT, tais como a definição de ondas senoide cortadas com taxas de distorção que variam de 0% a 43% ou amplitudes de 0% a 100%.Os engenheiros podem definir diretamente a forma de onda de potência necessária através de botões do painel em tempo real e usar o grande ecrã LCD para visualização de forma de onda ou monitoramento de forma de onda de corrente pós-saídaPode simular formas de onda como ondas senoidais, ondas quadradas e ondas senoidais cortadas, bem como simular interrupções de energia, ondas elevadas, ângulos de fase, aumento e queda gradual da tensão e frequência, etc.Além disso,, esta série inclui uma base de dados de 30 conjuntos de formas de onda harmônicas, fornecendo aos engenheiros testes de imunidade para produtos eletrônicos de potência em ambientes de alimentação harmônica.

Esta série possui funções de medição de alta precisão para tensão, corrente, corrente de pico, potência, frequência, fator de crescimento, fator de potência, corrente de sobretensão, potência aparente (VA), potência reativa (VAR),etc.., permitindo aos engenheiros projetar, testar e analisar sem depender de outros equipamentos de teste, completando facilmente qualquer tarefa de teste desafiadora.Também pode ser emparelhado com os analisadores de potência da série TPM-300 para testar os limites de corrente harmônica IEC 61000-3-2 e o piscar da IEC 61000-3-3.

A série TPA-200 fornece uma interface de painel frontal fácil de usar e controle de sinal analógico, juntamente com interfaces opcionais como GPIB e RS-232,facilitando a integração em vários dispositivos de ensaio automáticosO próprio produto possui circuitos de programação de auto-diagnóstico e de protecção contra sobrecorrência, sobrepotência e sobre-temperatura, garantindo uma funcionalidade estável mesmo em ambientes de funcionamento adversos.Com os requisitos globais rigorosos para os produtos electrónicos de potência para se adaptar a ambientes cada vez mais pobres de potência, o lançamento das fontes de alimentação CA da série TPA-200 fornece sem dúvida a assistência mais eficaz aos engenheiros de projeto, produção e ensaios, bem como a melhor garantia para a qualidade do produto.

Especificações da fonte de alimentação AC programável da série TPA-200:
