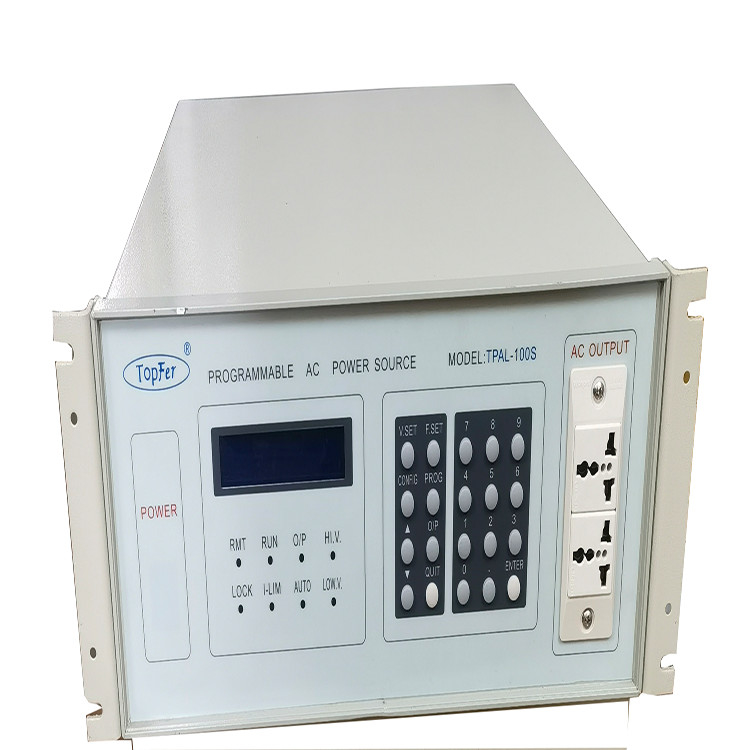

Fonte de alimentação AC variável de conversão de frequência linear Série TPAL

Fornecimento de energia AC programável de conversão de frequência linear da série TPAL

As fontes de alimentação da série TPAL utilizam tecnologia IGBT/SPWM, oferecendo operação simples e saída de onda senoidal pura.a distorção é tão baixa quanto 1%Existem duas faixas de tensão de saída disponíveis: 0-150V e 0-300V (com uma opcional de 0-600V).A faixa de frequência de saída padrão é 45-65Hz, com um intervalo de ajuste contínuo opcional de 45-400 Hz. É incluída uma interface de comunicação RS232 padrão para controlo remoto,permitindo a simulação de diferentes características de saída de tensão e frequência de todo o mundo para satisfazer várias necessidades industriais.

Características do produto:

• Saída monofásica de 500VA a 100kVA, saída trifásica de 10kVA a 2000kVA;

• Display LED de quatro dígitos para medir tensão, corrente, frequência, potência ou fator de potência;

• Seleção automática de alta/baixa tensão: comutação automática entre 0-150V e 150,1-300V, ou bloqueio na gama alta de 1-300V;

• Proteção completa, incluindo a protecção contra sobrecorrência, sobrecarga, sobre-temperatura e sub-voltagem, com os códigos de erro correspondentes;

• Alta resistência a sobretensões, capaz de iniciar directamente cargas indutivas até 1/3 da capacidade de alimentação;

• Capaz de carregar independentemente em três fases e de definir arranques individuais para as fases R, S e T;

• Voltagem e frequência ajustáveis no modo de saída;

• Função de chave de bloqueio, entrada rápida da chave, funcionamento do botão;

• Interface de comunicação RS232 padrão, interface de comunicação RS485/GPIB opcional ou modo de controlo analógico;

• Função de memória desligada, lembra automaticamente os últimos parâmetros de saída".

Aplicações:

• Ensaios de motores AC e compressores

• Indústria de electrodomésticos

• Novas aplicações energéticas

• Fornecimentos de energia industrial

• Laboratórios de ensaio

• Instalações de fabrico de electrónica

• Ensaios EMC

Especificações técnicas:

1. Voltagem de entrada: 1φ 2ω/G, 220V ±10%.
2. Frequência de entrada: 50/60 Hz ± 5%.
3. Voltagem de saída: AUTO 0~300V (0-150V, 150-300V com interruptor automático) HV 0~300V (sem comutação)
4. Configuração da tensão: 0-300V (0,1V/STEP) ajustável continuamente
5. Resolução da tensão: 0,1 V
6. Estabilidade da tensão: ≤ 1%
7. Estabilidade da regulação da tensão: < 0,1%
8. Ajuste de frequência: 45,0 ̇ 500,0 Hz (0,1 Hz/STEP)
9. Estabilidade de frequência: < 100 PPM
10. Distorção da forma de onda: ≤ 1%
11. Capacidade nominal: 2 KVA
12. Corrente nominal: 0-150V 16,8A, 0-300V 8,4A
13. Configuração do temporizador: 0.1S999.9S
14. Ajuste do limite superior de corrente: 0.1A~RATING
15. Equipado com 30 conjuntos de funções de memória de tensão e frequência de saída.
16. Fator de potência > 0.8
17. Memória de programa automática: capaz de realizar testes contínuos com até 10 valores de teste diferentes.
18. Ajuste do ângulo de partida: 0-359° (1°/PASO)
19. Erro do ângulo de partida: < 0,5° ((45-65Hz)
