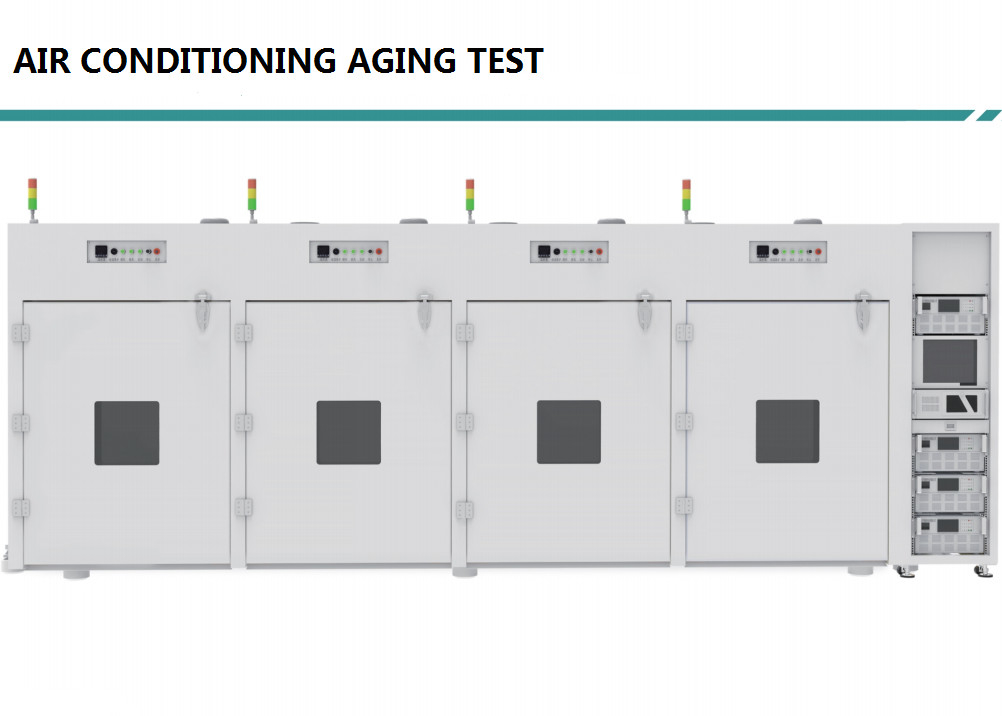

Sistema de máquina de ensaio de envelhecimento de ar condicionado 220V auto-desenvolvido

Sistema de ensaio de envelhecimento do ar condicionado

Características do sistema:

Modulo multifuncional de aquisição e controlo de dados de rede, desenvolvido por si próprio, combinado com a tecnologia de software LABVIEW de instrumentos virtuais.e potência de cada produto, comunicando com os produtos através de RS485. lê instantaneamente o estado dos compressores de ar condicionado e velocidades do ventilador;Estes parâmetros podem ser definidos pelo computador superior para determinar os limites superior e inferior. Potência máxima para ar condicionado de refrigeração: 220VAC, corrente máxima 20A, 2500W; tensão CC 48V, corrente CC máxima 33A. Quantidade de envelhecimento do produto: 32 produtos, transportados por carrinho,com um total de 8 carrinhos móveisCada forno tem um ventilador de circulação independente, função de aquecimento de ventilação, um carrinho corresponde a um forno,e a fonte de alimentação e comunicação do carrinho acoplam automaticamente. Os dados dos ensaios podem ser salvos num computador e carregados para o SHOPFLOOR.

Um sistema de teste de envelhecimento de ar condicionado é uma plataforma especializada concebida para avaliar o desempenho a longo prazo, a fiabilidade,e durabilidade dos sistemas de ar condicionado em várias condições ambientais simuladasEste sistema ajuda os fabricantes a garantir que as suas unidades possam suportar um uso prolongado e ambientes de funcionamento adversos.

Principais componentes de um sistema de ensaio de envelhecimento de ar condicionado

1. Câmara do Meio Ambiente

   • Controle de temperatura: Capaz de ajustar as temperaturas para simular diferentes condições climáticas.
   • Controle da umidade: Capacidade de definir níveis específicos de umidade para testar o desempenho da unidade em ambientes úmidos.
   • Simulação de luz solar: luzes UV para simular a exposição solar e avaliar os efeitos sobre os materiais.

2. Sistema de controlo

   • Controlador lógico programável (PLC)Para automatizar os ciclos de ensaio e monitorizar os parâmetros.
   • Sistema de aquisição de dados (DAS): Para recolha de dados sobre temperatura, umidade, consumo de energia e outras métricas críticas.

3. Unidade de alimentação

   • Garantir uma fonte de alimentação estável e constante para a unidade de ar condicionado durante o ensaio.

4. Ferramentas de monitorização e diagnóstico

   • Sensores: Sensores de temperatura, umidade, pressão e fluxo de ar para recolher dados em tempo real.
   • Vigilância por vídeoPara inspeccionar visualmente a unidade durante o funcionamento.

5. Estabelecimento de ensaio ou equipamento de montagem

   • Estrutura de suporte adequada para segurar a unidade de ar condicionado durante o ensaio.

Tipos de ensaios realizados

1. Teste de desempenho

   • Eficiência de refrigeração: Medir a capacidade da unidade de arrefecer um espaço especificado em condições controladas.
   • Eficiência de aquecimento: Avaliação das capacidades de aquecimento se a unidade tiver uma função de bomba de calor.
   • Medição do fluxo de ar: Avaliação do volume e da velocidade do ar movido pela unidade.

2. Ensaios de durabilidade

   • Teste de funcionamento contínuoFuncionamento contínuo da unidade durante períodos prolongados para verificar o desgaste.
   • Teste de ciclo térmico: alternando entre temperaturas extremamente quentes e frias para simular as duras mudanças sazonais.
   • Testes de vibração e choque: Imitação das vibrações de transporte e operacionais para assegurar a estabilidade mecânica.

3. Teste de esforço ambiental

   • Exposição aos raios UV: Exposição prolongada à luz UV para testar o envelhecimento dos materiais e revestimentos externos.
   • Resistência à corrosão: Utilização de salmoura ou outros agentes corrosivos para avaliar a resistência da unidade à ferrugem e à deterioração.
   • Resistência à umidade: Submeter a unidade a ciclos de alta umidade e condensação para testar a sua resistência a problemas relacionados com a umidade.

4. Verificação da segurança e da conformidade

   • Segurança elétrica: Verificação de falhas elétricas, curto-circuitos ou falhas no isolamento.
   • Níveis de ruído: Medir o ruído produzido pela unidade para garantir que cumpre as normas regulamentares.
   • Fugas de refrigeranteDetecção de fugas nas condutas de refrigerante ao longo do tempo.

5. Ensaios funcionais

   • Funcionalidade de controloVerificação de que todas as funções de controlo funcionam corretamente após utilização prolongada.
   • Precisão do sensor: Garantir que os sensores de temperatura e humidade mantêm a precisão ao longo do tempo.
   • Modos automatizadosTestar todos os modos e configurações programáveis para um desempenho consistente.

Vantagens de usar um sistema de teste de envelhecimento

• Confiabilidade do produto: Assegura que as unidades de ar condicionado sejam fiáveis ao longo do tempo, reduzindo as reclamações de garantia e melhorando a satisfação do cliente.
• Garantia da qualidade: Ajuda a identificar eventuais falhas de conceção ou de fabrico antes de o produto chegar ao mercado.
• Conformidade regulamentar: Assegura que os produtos cumprem as normas e regulamentos da indústria.
• Projetos Melhores: Os dados recolhidos a partir dos testes de envelhecimento podem informar melhorias futuras no projecto, tornando as unidades mais robustas e eficientes.

Usando um sistema de teste de envelhecimento de ar condicionado, os fabricantes podem fornecer produtos de alta qualidade e duráveis que funcionam bem em várias condições, garantindo a satisfação e segurança do cliente.
