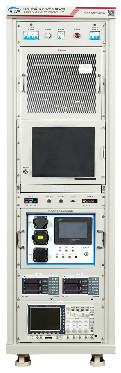

Sistema integrado de equipamento de ensaio ATE automático

Sistema de ensaio da função da pilha de carregamento AC/ Suporta testes de segurança de produtos acabados, com capacidades de teste de comutação de várias posições

Introdução:

      O sistema é um sistema de ensaio ATE abrangente e altamente eficiente projetado especificamente para linhas de produção de pilhas de carregamento padrão nacionais, europeias e americanas.Serve como uma plataforma integrada para testar pilhas de carregamento de três armas ACA sua maior vantagem reside na garantia da qualidade do produto, ao mesmo tempo que aumenta a eficiência de produção para os clientes.

Características:

1A configuração do hardware é flexível, com forte compatibilidade do sistema.

2Possui uma interface gráfica padronizada com um design fácil de usar.

3O ventilador utilizado é um ventilador de fluxo axial de pequena dimensão, caracterizado por um elevado fluxo de ar, boa dissipação de calor e baixo ruído.

4.Equipado com interruptores para circuitos de contato PE, CP e PP, pode simular o estado de ligação/desligação e as condições de falha de cada circuito.e estado de cobrança.

5Inclui uma interface de exibição de computador que mostra valores em tempo real, tais como tensão da pilha de carregamento, corrente, ciclo de trabalho CP, frequência CP, etc., para fácil visualização.

6O dispositivo suporta testes para o controle do tempo da pilha de carregamento, fases normais de inicialização e carregamento, desconexão PP, desconexão CP, etc.

7.Ele vem com funcionalidade superior de software de computador para teste semi-automático de pilhas de carregamento AC com assistência manual.

8Após o teste, pode gerar relatórios de teste e carregar dados, facilitando o rastreamento e as consultas do utilizador.

9.Cumpre os testes de cronometragem relacionados com a interoperabilidade, tais como o tempo T1, T1', T2, T2', T3, T3', T3', etc.

10.Escâner de códigos de barras opcional para digitalização rápida dos produtos e introdução de informações sobre o código do produto para ensaios.

11O software de ensaio permite elementos de ensaio editáveis, ajuste flexível dos parâmetros de ensaio e geração automática de relatórios de ensaio.leitura de parâmetros, calibração dos parâmetros, etc.

12. Dispõe de capacidades de análise estatística. Os resultados dos testes podem ser arquivados, facilitando a gestão de relatórios estatísticos.

13Oferece uma elevada relação custo/desempenho, excelente estabilidade e velocidade de teste eficiente.

Elementos de ensaio:

1- Detecção pré-alimentada.

2- Detecção ligada.

3.Teste de confirmação de ligação

4.Teste de preparação para carga

5.Teste de fase de arranque e carga

6.Teste de conclusão de carga normal

7.Teste de tempo de controlo da ligação de carga

8.Teste de desconexão CC

9.CP Teste de desconexão

10.CP Teste em solo

11.Teste de perda de continuidade do condutor protetor

12.Teste de sobrecorrência de saída

13.Teste S2 do interruptor de desconexão

14Ensaio de limitação da tensão do circuito.CP

15.Teste de carregamento e de ruptura

16.Teste de desempenho de entrada/saída

17.Teste de coerência dos dados metrológicos

18.Teste de protecção contra sobrecarga de corrente

19.Teste de protecção contra correntes de fuga

20.Teste de protecção contra sobrevoltagem de entrada

21.Teste de protecção contra subvoltagem de entrada
