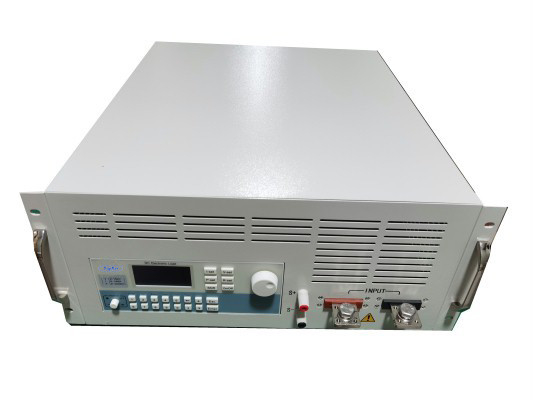

1kw Regenerativa DC Carga Eletrônica Constante Potência CV CC Fonte

1500W/240A/150V carga eletrônica suporta simulação LED real com fonte CV / CC, potência constante e resistência constante

Características:

• Suporta carga síncrona para 16 cargas, satisfazendo as necessidades de teste de várias fontes de alimentação de saída.
• Suporta operação paralela síncrona para 16 cargas, satisfazendo as necessidades de expansão de potência de fontes de alimentação de saída única.
• Amostragem síncrona de 500 kHz, com saída de resolução estável a 10 Hz, 10 uA e 0,1 mV.
• Medição da onda de tensão/corrente (Vpp/Ipp), dos picos (Vp+/Ip+) e dos vales (Vp-/Ip-).
• Tempo de elevação de corrente em escala total mais rápido de 10 μS, taxas de elevação/descolagem de corrente programáveis.
• Quatro modos de funcionamento básicos: corrente constante, tensão constante, potência constante e resistência constante.
• Suporta função de simulação real de LED.
• Suporta a potência constante/resistência constante da fonte CV/CC, com detecção inteligente e correspondência no modo de resistência constante para fontes CV/CC.
• Modo de carga dinâmica de alta frequência (DYNA) até 50 KHz, juntamente com medições do pico de tensão (Vp+) e do vale (Vp-).
• Suporta testes de proteção contra sobrecorrência (OCP) e captura máxima do ponto de potência (Pmax).
• Suporta a medição do efeito de carga (Effect de carga).
• Tecnologia de varredura de alta frequência dinâmica de alta velocidade (sweep).
• Suporta a medição do tempo (Timing).
• Suporta testes de proteção contra sobrevoltagem (OVP).
• Gerador de forma de onda incorporado, capaz de simular várias formas de onda de carga no modo Lista.
• Suporta a função de simulação de curto-circuito (Short).
• Suporta testes automáticos autônomos (A-Test), todos os modos estendidos e todos os itens de teste.
• Suporta testes de resistência interna e capacidade da bateria (bateria).
• Suporta compensação remota.
• Suporta funções Von e Voff.
• Acesso rápido suporta armazenamento e recuperação de 20 conjuntos de dados globais.
• Display gráfico de alta luminosidade, ângulo de visão completo em tela grande.
• Proteção contra sobrevoltagem/supercorrente/superpotência/superaquecimento; proteção contra polaridade inversa da fonte de alimentação.
• Servo sem passo, sistema de ventilador inteligente.
• Isolamento elétrico, entrada/saída do gatilho externo.
• Isolamento elétrico, interface RS232.
• Suporta a saída de monitorização de forma de onda corrente.
• Protocolo padrão do SCPI.

Folha de especificações:

Modelo		TDL-60150J		TDL-60180J
entrada nominal	potência	1500 W		1800 W
	tensão	0 a 15 V	0 a 150 V	0 a 15 V	0 a 150 V
	corrente	0~24A	0~240A	0~24A	0~240A
	Tensão de funcionamento mínima	1.4V@240A
CC Modo	Distância	0~24A	0~240A	0~24A	0~240A
	resolução	0.5 mA	5 mA	1mA	10 mA
	precisão	00,03% + 0,05% FS		00,05% + 0,05% FS
Resumo de vida Modo	Distância	0 a 15 V	0 a 150 V	0 a 15 V	0 a 150 V
	resolução	0.2 mV	2 mV	0.2 mV	2 mV
	precisão	00,03% + 0,03% FS
CP Modo	Distância	1500 W		1800 W
	resolução	16 bits
	precisão	00,1% + 0,1% FS
CR Modo	Distância	0.006Ω~25KΩ		0.006Ω~50KΩ
	resolução	16 bits
	precisão	(0,1+0,08R) %
LED Modo	largura de banda	100 kHz acima
	Intervalo de coeficientes Rd	0.001 ~ 1
Modo de funcionamento dinâmico	Distância	10oS ~ 50oS
	resolução	2uS
	precisão	1uS+20PPM
	Taxa de abate	2.4A/mS~4.8A/uS		4.8A/mS~24A/uS
Medição da tensão	Distância	0 a 15 V	0 a 150 V	0 a 15 V	0 a 150 V
	resolução	0.1 mV	1 mV	0.1 mV	1 mV
	precisão	0.02%+0.03%FS		00,03% + 0,03% FS
Medição da corrente	Distância	0~24A	0~240A	0~24A	0~240A
	resolução	0.1 mA	1mA	1mA	10 mA
	precisão	00,03% + 0,05% FS		00,05% + 0,05% FS
