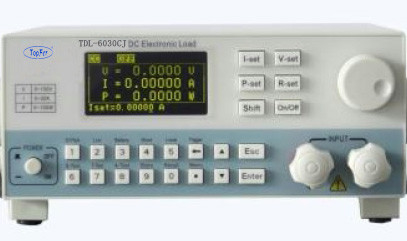

Dispositivo de carga electrónica programável de amostragem síncrona 300W 60A 150V 500KHz

300W/60A/150V carga eletrônica, 500KHz amostragem síncrona para simulação de carga mais rápida

Introdução:

• Carga eletrônica de 300W/60A/150V, amostragem síncrona de 500KHz, busca uma simulação de carga mais realista e mais rápida, proporcionando uma experiência de análise de sinal de frequência mais sistemática e superior.Realizou um trabalho de ponta, um teste mais abrangente, mais rápido e mais inteligente.
• As cargas eletrônicas possuem vantagens únicas no teste de fontes de alimentação de comutação, fontes de alimentação de motor LED, sistemas de teste automáticos (ATE), fusíveis e muito mais.

Características:

• Suporta carga síncrona para 16 cargas, satisfazendo as necessidades de teste de várias fontes de alimentação de saída.
• Suporta operação paralela síncrona para 16 cargas, satisfazendo as necessidades de expansão de potência de fontes de alimentação de saída única.
• Amostragem síncrona de 500 kHz, com saída de resolução estável a 10 Hz, 10 uA e 0,1 mV.
• Medição da onda de tensão/corrente (Vpp/Ipp), dos picos (Vp+/Ip+) e dos vales (Vp-/Ip-).
• Tempo de elevação de corrente em escala total mais rápido de 10 μS, taxas de elevação/descolagem de corrente programáveis.
• Quatro modos de funcionamento básicos: corrente constante, tensão constante, potência constante e resistência constante.
• Suporta função de simulação real de LED.
• Suporta a potência constante/resistência constante da fonte CV/CC, com detecção inteligente e correspondência no modo de resistência constante para fontes CV/CC.
• Modo de carga dinâmica de alta frequência (DYNA) até 50 KHz, juntamente com medições do pico de tensão (Vp+) e do vale (Vp-).
• Suporta testes de proteção contra sobrecorrência (OCP) e captura máxima do ponto de potência (Pmax).
• Suporta a medição do efeito de carga (Effect de carga).
• Tecnologia de varredura de alta frequência dinâmica de alta velocidade (sweep).
• Suporta a medição do tempo (Timing).
• Suporta testes de proteção contra sobrevoltagem (OVP).
• Gerador de forma de onda incorporado, capaz de simular várias formas de onda de carga no modo Lista.
• Suporta a função de simulação de curto-circuito (Short).
• Suporta testes automáticos autônomos (A-Test), todos os modos estendidos e todos os itens de teste.
• Suporta testes de resistência interna e capacidade da bateria (bateria).
• Suporta compensação remota.
• Suporta funções Von e Voff.
• Acesso rápido suporta armazenamento e recuperação de 20 conjuntos de dados globais.
• Display gráfico de alta luminosidade, ângulo de visão completo em tela grande.
• Proteção contra sobrevoltagem/supercorrente/superpotência/superaquecimento; proteção contra polaridade inversa da fonte de alimentação.
• Servo sem passo, sistema de ventilador inteligente.
• Isolamento elétrico, entrada/saída do gatilho externo.
• Isolamento elétrico, interface RS232.
• Suporta a saída de monitorização de forma de onda corrente.
• Protocolo padrão do SCPI.

Folha de especificações:
