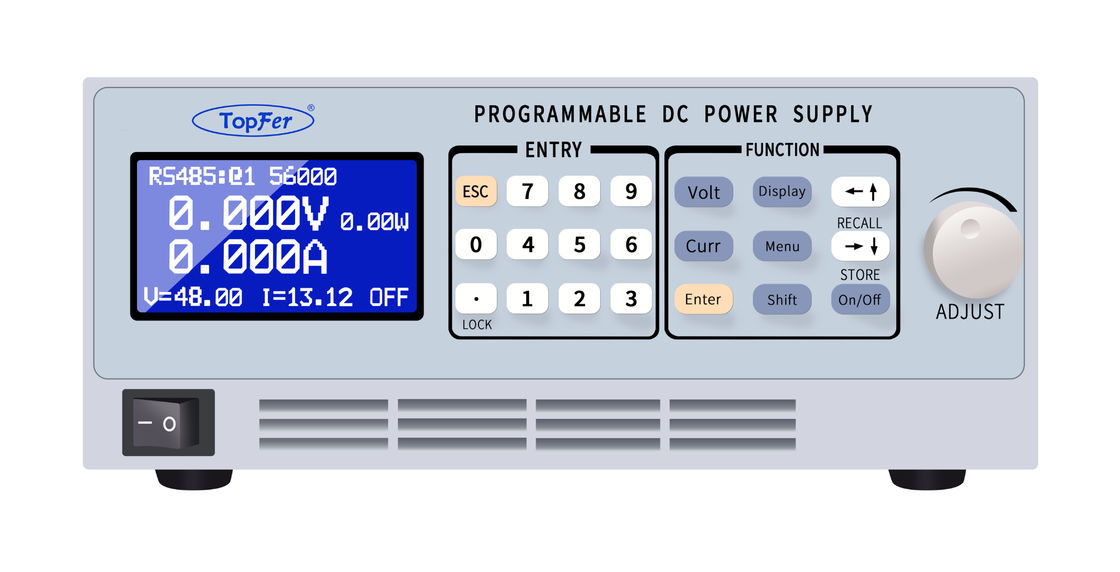

Topfer série PL fonte de alimentação de corrente contínua programável/alta precisão, compacto, alta eficiência
A série Topfer PL é uma fonte de alimentação de corrente contínua programável com alta precisão, tamanho compacto, alta eficiência e excelente estabilidade.A fonte de alimentação programável de amplo alcance vem com RS232 e RS485 embutidos, suportando o protocolo SCPI padrão, tornando-o conveniente para controle remoto e construção de plataformas de teste inteligentes.Os terminais de compensação remoto ajudam a evitar problemas de testes imprecisos causados por quedas de voltagem através dos cabos.
Funções de leitura precisa de tensão e corrente de alta resolução de 18 bits/24 bits, juntamente com características de saída de grande amplitude,permitir aos utilizadores ajustar a tensão de saída e a corrente arbitrariamente dentro da gama de potência nominal.
As configurações programáveis permitem uma operação mais flexível, com a capacidade de definir 0-10 grupos de LIST.CYCLE variando de 1 a 999,999 vezes.Isso torna conveniente para os usuários para a saída de diferentes tensões e correntes em um temporizadorA unidade possui funções de tensão e taxa de execução de corrente; quando estas são definidas, a saída mudará de acordo com a taxa de execução especificada.
A tensão de saída e a corrente têm uma ampla gama, com tensão que varia de 0-120V e corrente de saída até 0-20A. Os utilizadores podem selecionar o modelo adequado com base nos seus cenários de utilização reais.O teclado funcional e o botão do codificador facilitam a operação flexível dos utilizadores.
As características de protecção múltiplas incluem protecção contra sobrevoltagem, protecção contra sobrecorrência, protecção contra sobre-temperatura, protecção contra sobrepotência, protecção contra curto-circuito,e proteção da linha de compensação inversa, assegurando que a fonte de alimentação funciona de forma segura num ambiente fiável.
Características do produto:
- Ampla gama de saída: 0-120V; 0-20A
- Faixa de potência de saída: 300W-600W
- Passos de comando programáveis para a regulação da tensão/corrente de saída
- ADC de 18 bits/DAC de 16 bits, com uma resolução de tensão de 1 mV e uma resolução de corrente de 1 mA.
- Modo de funcionamento: CV e CC com comutação livre.
- Compensação remota para queda de tensão na linha de carga.
- As proteções de saída incluem sobrevoltagem, sobrecorrente, sobrepotência, sobre temperatura, proteção contra curto-circuito e proteção da linha de compensação reversa.
- Função de teclado funcional com um botão de codificação para configurações.
- Interfaces de comunicação: RS232/485.
- Protocolos de comunicação: protocolo SCPI padrão, Modbus, JC personalizado.
- 2Display LCD de 0,8 polegadas, mostrando o estado operacional completo.
Tabela de especificações:
| Modelo |
TPD-3080PL
|
TPD-30120PL |
TPD-6080PL |
TPD-60120PL |
| Voltagem de entrada |
190-265VAC |
190-265VAC |
190-265VAC |
190-265VAC |
| Frequência de entrada |
47-63 Hz |
47-63 Hz |
47-63 Hz |
47-63 Hz |
| Fator de potência |
> 098 |
> 098 |
> 098 |
> 098 |
| Potência de entrada |
345VA ((MAX) |
345VA ((MAX) |
680VA ((MAX) |
680VA ((MAX) |
| Intervalo de tensão de saída |
0-80V |
0-120 V |
0-80V |
0-120 V |
| Intervalo de corrente de saída |
0-10A |
0-5A
|
0-20A
|
0-10A |
| Faixa de potência de saída |
0-300W |
0-300W |
0-600W |
0-600W |
| Ajuste da carga de tensão |
30 mV |
30 mV |
30 mV |
30 mV |
| Ajuste da carga de corrente |
10 mA |
25 mA |
10 mA |
2 mA |
| Resolução do visor de tensão |
1 mV |
10 mV |
1 mV |
10 mV |
| Resolução de exibição atual |
1 mV |
1 mV |
1 mV |
1 mV |
| Precisão do ajuste da tensão |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
| Precisão do ajuste de corrente |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
| Precisão de leitura da tensão |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
FS0,05% ± RD0,05% |
| Precisão de leitura atual |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
FS0,1%±RD0,1% |
| Válvula de tensão*1 |
80 mVp-p |
120 mVp-p |
80 mVp-p |
120 mVp-p |
| 5 mVrms |
12 mVrms |
5 mVrms |
12 mVrms |
| Modo de funcionamento |
Tensão constante (CV) /corrente constante (CC) |
Tensão constante (CV) /corrente constante (CC) |
Tensão constante (CV) /corrente constante (CC) |
Tensão constante (CV) /corrente constante (CC) |
| Compensação à distância |
5V MAX |
5V MAX |
5V MAX |
5V MAX |
| Eficiência |
88% |
88% |
88% |
88% |
| Fusível de entrada |
T5A |
T5A |
T5A |
T5A |
| Peso líquido |
3.5 kg |
3.5 kg |
3.5 kg |
3.5 kg |
| Dimensões (H × W × D) |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
88 × 215 × 380 mm |
| Funções de protecção |
Proteção contra sobre-temperatura (OTP), proteção contra sobre-potência (OPP), proteção contra sobre-corrente (OCP), proteção contra sobre-voltagem (OVP), falha do sensor de compensação (SFP). |
| Método de comunicação |
Configuração padrão: RS232/485 |
| Método de arrefecimento |
Frio do ventilador, controlo inteligente da temperatura do ventilador |
| Ambiente de funcionamento |
Temperatura 0~45°C, umidade relativa 10%~90% (sem condensação) |
Nota *1: Modo CV - tensão de saída nominal (Vp-p @ 20MHz, Vrms @ 1,25MHz).
